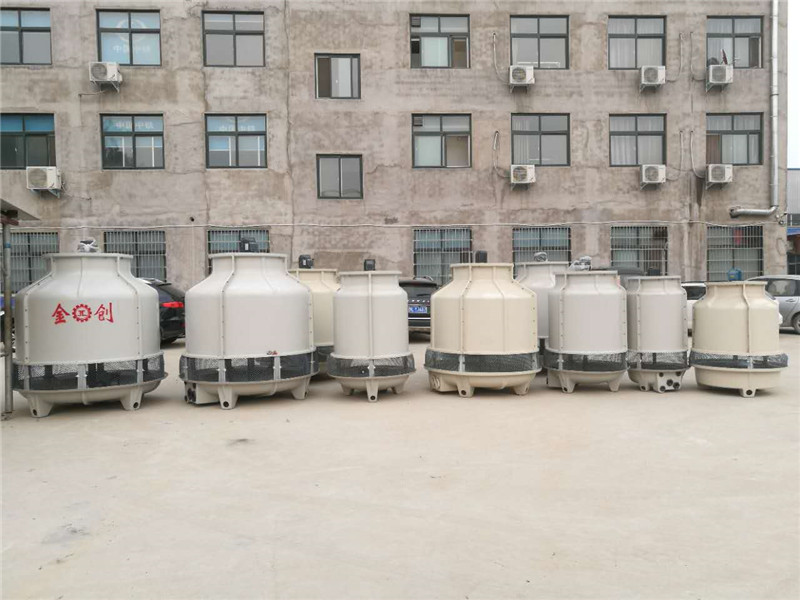

洛陽圓形冷卻塔模具的結構是什么樣的呢?選材方面是如何做的呢?大家有什么好的妙招嗎?詳細分享請往下看:
1.模具結構
手糊成型的模具分為單模和對模兩類,單模又分為陰模和陽模兩種。不論是單?;?qū)δ6伎梢愿鶕?jù)工藝要求設計成整體式和拼裝式。常用的模 具結構形式有下列幾種:
(1)陰模
陰模的工作面是向內凹陷,用陰模生產的產品外表面光滑,尺寸準確。但凹陷深的陰模操作不便,排氣困難,也不易控制質量。陰模常用于生產圓形逆流式玻璃鋼冷卻塔、船殼、機頭罩等。
(2)陽模
陽模的工作面是凸出的,用陽模生產的產品內表面光滑、尺寸準確,操作方便,質量容易控制,便于通風處理。在手糊成型工藝中除特殊要求外,一般均采用陽模成型 。在圓形逆流式玻璃鋼冷卻塔制作中,先用水泥或木材等制作拼裝用的單塊陽模,再用陽模制作玻璃鋼陰模,用陰模來制作冷卻塔單塊殼體,再由數塊殼體拼裝成冷卻塔塔體。
(3)對模
對模由陽模和陰模兩部分組成,并通過定位銷裝配,如圖11-6 (c )所示。用對模生產的產品內外表面均很光滑,厚度準確。在玻璃鋼冷卻塔制作中不用對模。
(4)拼裝模
拼裝模般指產品結構 復雜或?yàn)榱嗣撃7奖?,把模具分成幾塊拼裝,如大型纏繞容器的模具就采用此形式。圓形逆流式機械通風冷卻塔也是拼裝而成的,如100t/ h塔由四塊殼體拼裝成360 C的塔體,但模具僅為圓心角為90°的一塊陰模,因此不屬拼裝模。
(5)逆流式冷卻塔模具
橫流式、方塔組合式FRP冷卻塔,除風筒外均為平板模,只要平板光潔、光滑就易制作,故不論述。逆流式FRP冷卻塔,根據冷卻塔的大小,塔體由相同結構的單體2塊(圓心角180)、4塊(圓心角90。)、6塊(圓心角60°)、8塊(圓心角45°)、12塊(圓心角30°)等組(拼)裝而成。先制陽模,再翻制FRP陰模,用陰模制作單塊塔體。
1)水泥陽模
冷卻塔拼裝的單塊陽??捎媚静摹⑹?,水泥等制作,常用的是水泥制作。制作時先用磚砌筑一平臺,然后按設計圖紙的尺寸和要求,用高標號水泥制作成陽模,如圖11-7所示。在陽模中長條半圓形的加強筋是向上凸的,翻邊是拼裝時連接之用。要求水泥陽模光潔度好,不能有任何損失,要多次修整,直到滿意為止。
2)玻璃鋼陰模
水泥陽模完全干固后,用手糊成型工藝制作玻璃鋼陰模,陰模凹面的光潔度取決于水泥陽模凸面的光潔度,而陰模凹面的光潔度又直接關系到玻璃鋼冷卻塔塔體表面的光潔度。因此陽模和陰模的光潔度都要很好。這里的玻璃鋼陰模本:身就是玻璃鋼制品,用它再來制作玻璃鋼冷卻塔塔體。大型鋼筋混凝土冷卻塔配用的玻璃鋼風筒,根據塔的大小也有數塊拼裝成360的風筒,也先制水泥陽模,再用陽模制作玻璃鋼陰模,再用玻璃鋼陰模制作拼裝風筒。
2、模具材料
對模具材料的要求與原則
1)滿足制品尺寸、精度、外觀和數量的要求。
2)所選用材料保證模具有足夠的剛度和強度,不易變形,不易損壞。
3)不受樹脂和輔助材料的侵蝕,不影響樹脂固化,能經受固化溫度的影響。
4)脫模容易,使用周期長。
5)材料易得,價格相對便宜。
